4.3.1 模型的建立
在建立模型前需注意如下因素：
外形簡單的零件用ADAMS建模非常方便，對于形狀復雜的零件，相對于UG、Pro／E等軟件，ADAMS則稍顯遜色。一般來說，可以先用UG、Pro/E等軟件對復雜的零件進行建模，再將建好的模型傳入ADAMS中進行仿真分析。這樣可以大大提高機構分析的效率。
在用ADAMS建模之前，根據運動副對模型進行簡化，將各個零件之間的運動副表示清楚。這樣不僅可以節省大量的建模時間，也可以保證ADAMS的仿真及分析過程能夠順利進行。同時，由于ADAMS在進行運動學、動力學求算時，只考慮零件的質心和質量，而對零件的外部形狀不予考慮，因此在模型中精確地描述出復雜的零件外形，并沒有多大的實際意義。故模型外形應盡量簡化。當然，零件形體描述得越準確，ADAMS自動求算的零件質量和質心位置也就越精確，但復雜零件的建模并不是ADAMS的特長。
多個零件固結時，可以只用一個零件表示，節省運動副數量。因?yàn)檫\(yùn)動鏈越長，計算誤差越大。
4.3.1.1 建立裝配模型

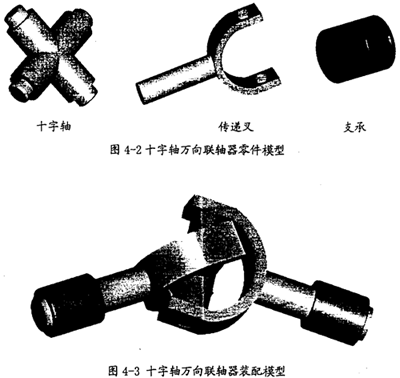

當前，在工程領域，應用美國PTC公司的CAD軟件Pro／E和美國MDI公司的動力學仿真軟件ADAMS聯合進行復雜機械系統的動力學仿真研究是一種較實用、較流行的仿真方案。本文的仿真分析中所有模型均是采用這種方案�？紤]到建模的注意因素，在用Pro/E建模的過程中，省去了十字軸萬向聯軸器的許多細小結構，如潤滑部分、滾針軸承、彈簧卡圈等，只是保留了十字軸萬向聯軸器在原理上進行傳動的必需構件和運動副。在此原則下建立的十字軸萬向聯軸器的各構件模型如圖4-2所示，實際上只包含十字軸和傳遞叉兩個活動構件。建立的十字軸萬向聯軸器的裝配模型如圖4-3所示。
4.3.1.2 建立運動分析模型
將裝配模型轉變?yōu)檫\(yùn)動分析模型必須在裝配模型的基礎上加上運動副和運動驅動。由于Pro／E中的圖形導入ADAMS中形成可作為剛體進行分析的shell時，會丟失大部分幾何特征，如圓變成了多邊形，旋轉體的軸線丟失等等。在這種情況下如果再對模型添加運動副和運動驅動，則比較困難，故而我們可以利用MDI公司為ADAMS和Pro／E間做的專用接口模塊Mechanism/Pro，通過Mechanism/Pro（以掛接在Pro／E菜單管理器下的一個子菜單形式存在），先在Pro／E中添加較簡單的運動副和運動驅動（一般而言，由于導入到ADAMS后，圖形的部分幾何信息丟失，在添加運動副和運動驅動時不能定位，故能在mechanism/Pro下添加的約束盡量在Mechanism/Pro下進行），然后再導入到ADAMS中，這樣做的效率較高。

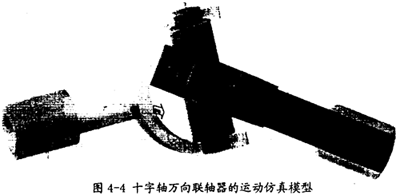

在Prp／E中，對裝配模型中的十字軸和兩個傳遞叉間分別添加上兩個旋轉副，在一個傳遞叉和支承間添加上一個旋轉副，在另一個傳遞叉和另一個支承間添加一個圓柱副（實際上旋轉副也可），再將模型轉到ADAMS中，在一端的傳遞叉和支承間的旋轉副上添加上一個運動驅動，大小為180°／s。這樣就得到了十字軸萬向聯軸器的運動仿真模型。模型如圖4-4所示。
通過對模型的驗證，可知此模型中共有3個移動件，l個圓柱副，3個旋轉副，1個運動驅動，機構的自由度為0，機構中有冗余的約束方程（在這種情況下求出的運動反力是不正確的）。
4.3.2 運動仿真
在運動仿真中須注意如下幾點：
在仿真分析中，要求輸入仿真步長參數，如果輸入步長過大，則給出的值可能不精確，隨著模型的變化從這一輸出點突然跳到下一輸出點，得到不連續的結果，輸出的曲線也不光滑。要確定有足夠的步數能捕捉到輸出的尖峰或谷底，否則就要在整個仿真過程中減小步長。但是減小步長會增加仿真的計算時間，需要更多的計算機資源；
在仿真分析中如果步長太大，可能使數值計算不收斂，導致仿真失敗，故仿真中選取合適的步長是比較重要的。
運動仿真：

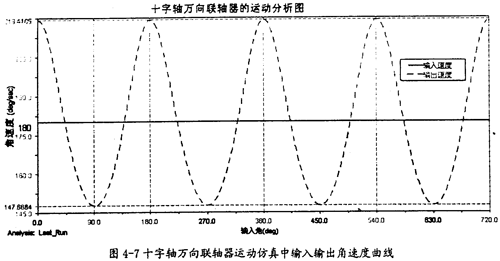

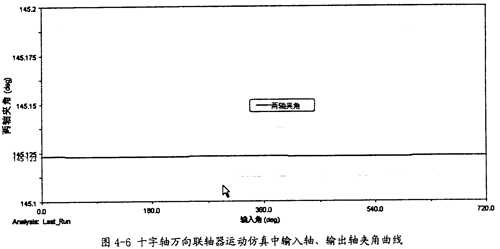

選取合適的步長，在缺省模式下（由前面的自上度為0，可知此時的仿真是運動仿真）對模型做仿真分析，并在結果中輸出兩軸夾角的測量值曲線圖（如圖4-6所示）以及輸入、輸出軸角速度測量的曲線圖（如圖4-7所示）。

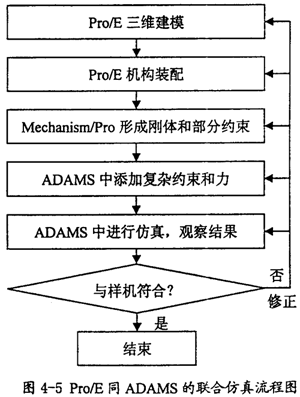

在仿真中如果發現結果不對，則我們需要對前面的模型進行修正，然后再做仿真分析，直到結果正確�？偠灾肞ro/E和ADAMS進行聯合仿真，其基本的步驟如圖4-5所示。
4.3.3 仿真結果分析
由圖4-6可知，仿真中十字軸萬向聯軸器的兩軸夾角實際上即是34.88°（原夾角的補角），在第二章的十字軸萬向聯軸器理論計算曲線圖中也包含了這個夾角下的運動分析曲線（圖2-12），比較圖2-12中β=34.88°的曲線和圖4-7的曲線，可知兩條曲線在變化頻率、形狀、值的大小都是一樣的。
4.3.4 結論
由上面的分析結果可知，利用ADAMS進行的仿真在一定的程度上是有效的、正確的。另外據文獻介紹，物理樣機實驗結果與虛擬樣機用ADAMS的仿真結果吻合程度超過95%，這進一步證明了利用ADAMS進行仿真的可行性。
4.4 單聯三叉桿式萬向聯軸器的運動仿真
4.4.1 仿真模型的建立

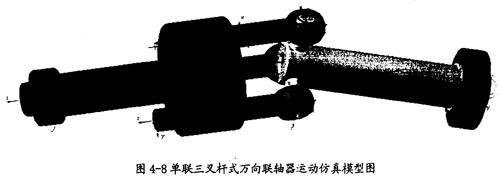

在本次分析中，建立的裝配模型同第三章中圖3-2所示的模型是完全一樣的，在這個裝配模型的基礎上通過添加運動副和運動驅動構成圖4-8所示的運動仿真模型。添加的運動副和運動驅動如下：
在滑桿套軸（輸入軸）和左支承間添加旋轉副；
在小桿同滑桿套軸間添加移動副（本來圓柱副也可，這里提局部自由度）；
在內球頭同小桿之間添加球面副；
在內球頭同三叉桿軸頸之間添加圓柱副；
在三叉桿同軸承內圈之間添加圓柱副；
在軸承內圈同軸承外圈之間添加球面副；
在旋轉副上添加恒速驅動，大小為90o/s。
通過模型檢驗，可知模型中：
有9個移動件、3個圓柱副、1個旋轉副、4個球面副、3個移動副、1個固定副、1個驅動，模型共有3個自由度。
4.4.2 運動仿真

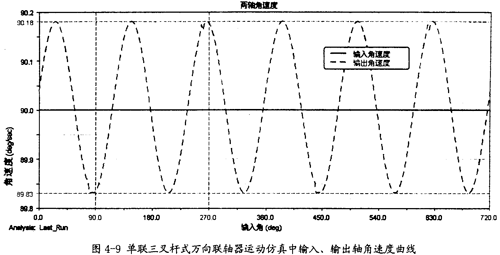

設定一定的步長，對模型進行仿真分析，并輸出如下測量的結果：輸入、輸出軸角速度曲線（如圖4-9)；
輸入、輸出軸夾角曲線（如圖4-10)；
小桿、軸頸滑移速度曲線（如圖4-11)；
小桿、軸頸滑移位移曲線（如圖4-12)；
小桿、軸頸滑移加速度曲線（如圖4-13)；
輸出軸角加速度曲線（如圖4-14)；
三叉桿三軸頸軸線交點（以后簡稱三叉交點）的跟蹤軌跡（如圖4-15所示，左圖為相對大小，右圖為放大圖）。
兩軸角速度
