第6章 三叉桿式萬向聯軸器的振動分析
6.1 引言
萬向聯軸器是一種典型的回轉機械，而對回轉機械的轉子無論靜平衡做得如何好，仍會有不平衡慣性力存在，激發機械系統產生振動。三叉桿滑移式萬向聯軸器輸入軸以恒定角速度轉動時，由前面分析可知輸出軸的轉速和承受的扭矩均作微小的周期性變化，同時在輸入軸上還有周期變化的彎矩，因此系統在這種周期性的激勵下振動的產生是必然的。而對于聯軸器這種結構系統來說，不希望有過大的振動發生，因?yàn)檎駝?dòng)會造成結構的共振和結構疲勞而使結構破壞；還可能在系統中往往產生很大的扭轉附加載荷，不僅使系統中零部件發生斷裂，同時還會使系統向外界發出噪聲，嚴重影響系統的可靠性和耐久性。同時還將引起其它系統的振動和噪聲，從而影響整個系統的性能。
故而，正確、有效地確定共振頻率，盡可能避開共振區運行（很多情況不一定能避開，那就需要改進設計），對設備的設計、安裝、使用、維護有重要意義。
6.2 振動分析采用的一般方法
對于結構系統的振動分析，目前的計算方法主要有經驗公式法，傳遞矩陣法，有限元法等多種方法。
經驗公式法——經驗公式法是對某些成型的結構列出其經驗公式，通過這種公式對結構的固有頻率進行計算。這種方法適用范圍非常有限。
傳遞矩陣法——傳遞矩陣法是將一個連續系統離散化為一系列相互連接的子系統，根據所要研究的問題，選取一系列的狀態向量，各個相互連接的子系統之間的關系可以通過由這些狀態向量組成的傳遞矩陣表示，這樣從起點推算到終點，再根據邊界條件得到系統的頻率方程，表示，這樣從起點推算到終點，再根據邊界條件得到系統的頻率方程，即可得到系統的固有頻率和模態向量。
有限元法——有限元法是一種數值計算方法。它的基本思想是將問題的求解域劃分為一系列的單元，采用單元體對連續彈性體進行簡化，但質量和彈性是分布的，不是集中的，單元之間僅靠節點相連。單元內部的待求量可由單元節點間通過選定的函數關系插值得到。由于單元形狀簡單，易于用平衡關系和能量關系建立節點間的方程式，然后將各單元方程集組成總體代數方程組，計入邊界條件后可對方程求解，得到物體的運動特性�，F(xiàn)階段由于CAD、CAE軟件的日益成熟，以及電腦硬件性能的大大改善，這種方法已成為一種流行的分析方法。
6.3 本章分析采用的方法
本章分析采用的是基于虛擬樣機技術進行的傳動系統振動分析，其實質是有限元方法，即通過對各構件的模態進行模態疊加和模態綜合而得到系統的固有頻率和振型。
其簡要的步驟是如下：
首先通過CAD軟件（Pro／E）建立雙聯三叉桿式萬向聯軸器的零件模型和裝配模型；
接著運用有限元分析軟件ANSYS建立了各零件的有限元模型，獲取模態并生成柔性體描述文件——模態中性文件（MNF文件）；
然后在ADAMS中建立雙聯三叉桿萬向聯軸器的剛性體模型，再利用上一步生成的MNF文件，生成系統各構件的柔性體，將柔性體取代相應的剛體，得到系統的柔性體模型；
最后在ADAMS中，利用ADAMS的振動分析模塊ADAMS/Vibration完成整個系統的振動特性的分析。
6.4 振動分析的理論背景
6.4.1 有限元軟件ANSYS簡介
一般機械系統的幾何結構相當復雜，受的負載也相當多，理論分析往往無法進行。想要解答，必須先簡化結構，采用數值模擬方法分析。由于計算機行業的發展，相應的工程分析軟件也應運而生，有限元軟件ANSYS就是其中之一目前ANSYS軟件在工程上應用相當廣泛，如機械、電機、土木、電子及航空等領域都有大量的使用。而且它能達到某種程度的可信度，頗獲各界好評。使用該軟件，能夠降低設計成本，縮短設計時間。
以ANSYS為代表的工程數值模擬軟件，是一個多用途的有限元法分析軟件，可用來求解結構、流體、電力、電磁場及碰撞等問題。它包含了前置處理、解題程序以及后置處理。將有限元分析、計算機圖形學和優化技術相結合，已成為現代工程學問題必不可少的有力工具。
6.4.2 MNF文件
模態中性文件期——MNF文件，是柔性體描述文件，該文件中包含了柔性體的幾何信息（包括節點的位置及其連接）、節點的質量同轉動慣量、各階模態、模態的廣義質量和廣義剛度等信息。在有限元軟件ANSYS中就可以生成此文件。利用此文件可以在多體動力學軟件ADAMS中生成剛體的柔性體模型。此文件僅適用于線性結構受力行為。
6.4.3 模態疊加
模態疊加法是建立在模態的正交性及展開定理的基礎上的一種求解動力響應的近似方法。ADAMS之所以能夠根據不同的外力狀態適時反應出正確的變形結果，正是利用了“模態疊加（Modal Superposition）理論”，由有限元分析（FEA)計算出特征值、特征向量、和模態，再由模態疊加關系式，即可計算得到各點的變形量。其具體理論如下：
一個具有N個自由度的系統的強迫振動方程為：
[M]{
}+[C]{
}+[K]{x}={f}
其中：
{x}——位移向量 [M]——質量矩陣
{}——速度向量 [c]——阻尼矩陣
{}——加速度向量 [K]——?jiǎng)偠染仃?/p>
{f}——激勵力向量
對于一般的已知激勵力，運用數值計算方法總是可以解出響應來的。然而，對于大型結構，具有非常多的自由度，響應的計算耗費是巨大的。一般的計算過程是這樣的：
求該系統的特征值與特征向量
由該式的特征方程：det（-W2[M]-[K]）=0
求得N個特征值及相應的特征向量
，
，…，
于是qr可以單獨求解。
在求得所有的qr后，即求得{q}后，可按下式來計算結構系統各點的響應

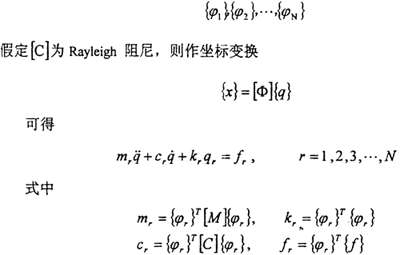

{x}=
上述過程稱為模態疊加法， qr可以理解為第r階固有振動模態
對實際振動{x}所作的貢獻。各階模態所作貢獻的大小除取決于結構本身的特點外，還取決于結構受激勵力的頻率范圍，以及激勵力分布的情況。理論上，對于一個N自由度的系統，可以通過方程解耦確定模態坐標響應，然后通過線性變換得到物理坐標響應。但實際上在一個系統的振動中僅是較少幾個模態在起主導作用，因此只考慮這些模態的作用，而無需求解全部的方程，這樣做雖然是近似的但卻有足夠滿意的精度，這便是模態疊加法的出發點。
6.4.4 模態綜合
由于對我們起指導作用的是一個系統的動特性，即系統的固有頻率和振型，因此，在求得單個構件的固有頻率和振型后，我們應進行模態綜合，即部件的模態分析或稱動特性分析。
在模態綜合中應請注意如下幾點：
在求得自由系統的模態后，若要再考慮邊界條件的影響，是可以通過計算來完成的。反之，在某種非自由邊界條件下取得的結果，很難被轉化到其它的邊界條件的情況。故單個構件的模態應是自由邊界下得到的。
特別應該指出的是，自由系統的模態中，不應忽略剛體模態。僅有部件彈性模態不能用于整體結構的綜合。
部件是整體結構的一部分。部件的模態向量應保證其在與整體連接的那些點有值。否則不能進行整體模態綜合。
部件的分析模態的階數一般少于部件的自由度。但一定要大于部件在整體連接時的連接點自由度數。
6.4.4.1 模態綜合理論：
這里所述的僅是模態綜合理論中的一種方法，在這種方法中，采用各部件的自由模態（或非約束模態）來進行綜合，但綜合后的整體結構模態數，將由各部件所包含的模態數來確定。

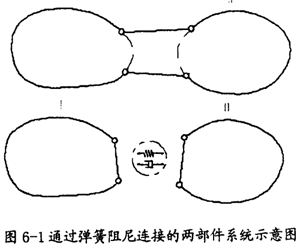

設有部件I和部件Ⅱ，通過彈簧和阻尼構件相連接，如圖6-1所示。對于部件I，應用
{}+[KI]{xI}+[CI]{
}={fI} （6-1）

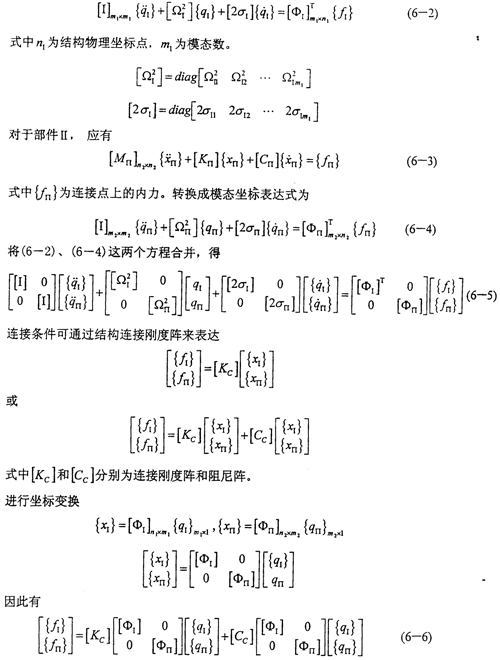

式中{fI}僅為作用于連接點上的內力。假定我們已對部件I作了模態分析，因此上式可轉化為用模態坐標表達的形式
將（6-6）式代入（6-5）式，得

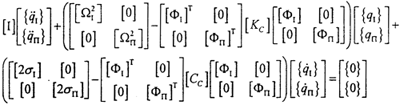

由于[KC]和[CC]不是對角陣，因此上式是一組耦合方程。上式縮寫為
[I]{
}+[KCO]{q}+[CCO]{
}={O}
對于小阻尼系統，可按常規方法，先用
[I]{}+[KCO]{q}={O}
求組合系統的特征值及特征向量，然后可建立組合系統的模態模型。（不難看出，此處組合結構整體的特征值的數目由各部件的模態數來確定，而不是由它們的結構幾何坐標數確定的）
6.4.5 系統模態的有限元方法

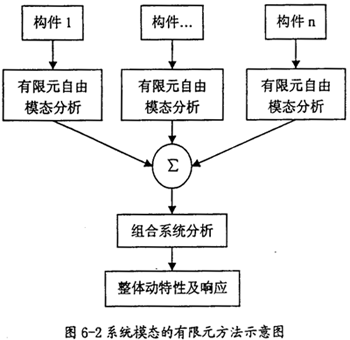

通過對系統中的各構件進行有限元自由模態分析，得到各構件的自由模態（當然也包含了6個剛體模態），以各構件的連接關系為依據，建立邊界條件，然后進行模態綜合，即可計算得到整個系統的動特性和響應。其過程如圖6-2。
