第5章 基于灰色系統理論的多目標動態優化設計
5.1引言
隨著生產和科學技術的高速發展，機械產品與設備逐漸向高速、高效、精密、輕量化和自動化方向發展，產品結構的日趨復雜，對其工作性能的要求越來越高。在現代機械設計中，為設計出高性能的機械產品，需對機械的結構、可靠性及動態特性等多方面性能進行綜合評價。而傳統的單一靜態設計己經不能滿足生產對機械產品動態性能的要求。因此，為使機械結構系統同時具有良好的靜、動態特性，必須對其進行多目標動態優化設計。
對于復雜機械產品動態優化設計，人們力求采用數學規劃法，即由計算機自動完成結構系統分析的優化過程，以便在設計階段即可獲得具有良好動態特性的設計方案。而其中關鍵性的問題是如何建立動態性能目標函數。因?yàn)閺臄?shù)學原理上看，機械結構振動系統的設計變量與其動態特性參數之間是一種高度非線性的映射關系，無法用一個簡單的數學函數來表示，因此其目標函數很難建立。人工神經網絡是一門近代發展的新興學科,它具有極強的非線性映射功能，是一種描述和處理非線性關系的有力數學工具。因此，可以利用神經網絡模型建立動態性能目標函數，實現機械系統設計變量與其動態特性參數之間的映射，解決動態性能目標函數難以建立的難題，這樣就能夠利用數學規劃法自動地實現動態優化設計。
在多目標動態優化設計中，同時使幾個分目標都達到最優值，一般來說是比較困難的。目標函數之間關系復雜，甚至相互矛盾，往往由于一個分目標的極小化而引起另一個或幾個分目標的最優值變壞。也就是說，各分目標在求極小化過程中是相互矛盾的，所以人們只能求得一些滿意解，絕對最優解一般是不存在的。而這些滿意解中的任意兩個解不一定能比較其優劣，因此多目標的解是半有序的�；疑垲惙治龇椒ㄌ峁┝藢で蠖嗄繕�(biāo)優化問題的最滿意解的一個有效途徑，該方法比其他求解最滿意解的方法更具有理論依據和合理性，且方法實用性強，滿意程度可由欲望水平確定，能排列出滿意解的優劣次序，為決策提供了更趨于實際的方法和依據。
根據以上思想，本文利用BP神經網絡訓練動態性能目標函數，并在此基礎上，應用灰色聚類分析方法對圓柱正弦活齒減速器系統進行了多目標動態優化設計。利用該方法獲得了具有良好靜、動態特性的設計方案，較傳統的多目標優化設計方法，得到進一步的優化。
5.2 BP神經網絡
5.2.1 BP神經網絡概述

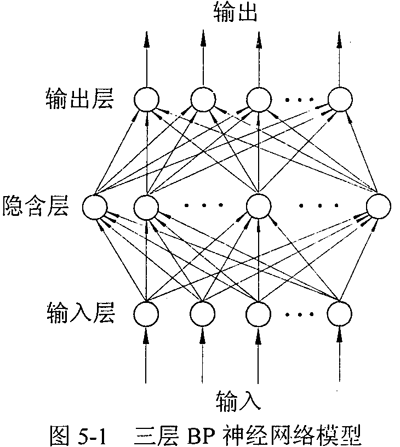

BP神經網絡是一單向傳播的多層前向神經網絡，網絡除輸入輸出節點外，還有一層或多層的隱含層節點，輸入信號從輸入層節點依次傳過隱含層節點，然后通過輸出層節點輸出。同層節點間沒有任何耦合，故每層節點的輸出只影響下一層節點的輸出。每個節點表示單個神經元，隱含層蘿點對應的傳遞函數常為sigmofd型函數，輸出層節點對應的傳遞函數有時為線性。1987年RobertHecht-Nielson證明了對于任何在閉區間內的一個連續函數都可以用具有一個隱含層的BP網絡來逼近，因而一個三層的BP網絡可以完成任意的n維到m維的映射。常見的三層BP神經網絡結構如圖5-1所示，其最下層稱為輸入層，中間層稱為隱含層，最上層稱為輸出層。

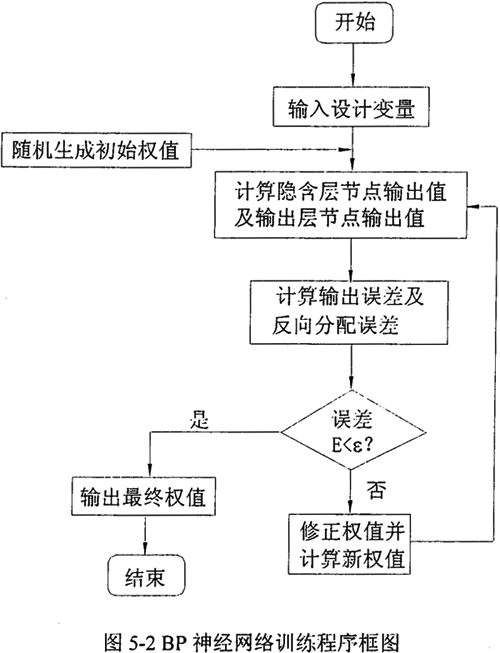

三層前饋型BP網絡采用BP算法來調整網絡連接權值和節點閾值。BP算法，即誤差逆?zhèn)鞑W(xué)習方法，是一種曲型的誤差修正方法。BP算法是一個種有教師的學習算法，整個網絡學習過程由信息的正向傳動播和誤差的反向傳播兩上階段構成，在正向傳播的過程中，輸入信息從輸入層經隱含層逐層處理，并傳向輸出層，如果不能在輸出層得到期望的輸出，則轉入反向傳播，運用梯度下降法連接權關于誤差函數的導數沿原來的連接通路返回，通過修改各層的權值使得誤差函數減小，直到達到收斂為止。神經網絡練過程如圖5-2所示。
5.2.2應用Matlab神經網絡工具箱訓練BP神經網絡
Matlab神經網絡工具箱是以人工神經網絡理論為基礎，用Matlab語言構造出典型神經網絡的激活函數，使設計者對所選定網絡輸出的計算變成對激活函數的調用。另外，根據各種典型的修正網絡權值的規則及網絡的訓練過程，在Matlab神經網絡工具箱中編寫好了各種網絡設計與訓練的子程序，設計者可根據自己的需要調用這些程序進行網絡的訓練，擺脫了每繁瑣的編程過程，使精力全總值訂中在問題的解決方法上，從而提高了工作效率和質量。應用Matlab神經網絡工具箱進行BP神經網絡訓練，具體過程如下：
（1）用小的隨機數對每一層的的權值wi和閾值bi初始化，以保證網絡不被大的加權輸入飽和，同時還要進行以下參數的設定或初始化：期望誤差最小值err_goal、最大循環次數max_epoch、修正權值的學習速度lr等；
（2）計算網絡各層輸出矢量A1、A2，以及網絡誤差E
式中 A1——隱含層矢量；
A2——輸出層矢量；
P——樣本輸入值；
T——樣本輸出值；
A——網絡輸出值。

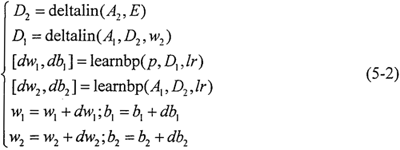

（3）計算各層反向傳播的誤差變化D1、D2，并計算各層權值的修正值及新的權值：
（4）再次計算權值修正后的誤差平方和：
SSE=sumsqr（T-pruelin（w2*tansig（w1*p，b1），b2）） （5-3）
（5）檢查SSE是否小于err_goal，若是，則訓練結束；否則繼續。
5.3灰色系統理論
5.3.1灰數
只知道大概的范圍而不知道其確切值的數叫做灰數�；覕�(shù)并不是一個數，而是一個數的區間，記為
。設a為區間，ai為a中的數，如果灰數區間內取值，稱ai為的一個可能白化值。為此，下列符號表示：
為一般灰數；
（ai）為以ai為白化值的灰數；
或是灰數的白化值，有時也用ai表示的白化數。
5.3.2白化權函數
屬于某個區間的灰數，在該區間內取值時，如果每一個數的取值機會相等，那么這個灰數稱之為純灰數或絕對灰數，如深取值機會不相等，那么稱這個灰數為相對灰數。由于任何一個（x）都是圍繞某個x組成的，因此認為x在中的地位最重要，權最大，而中的其他值，則不一定是最重要的，權不一定都有一樣大。如果用f(x）表示上不同x的權，則稱廠為的白化權函數。
設有如圖5-3所示的白化權函數f(x),f(x）∈[0,l]，如果滿足
(l)f(x)=L(x)，單調增，x∈（a,bl)
(2)f(x)=R(x)，單調降，x∈（b2，c)
(3)f(x)=max=1（峰值）,x∈［b1，b2］
則f(x）稱為典型白化權函數，稱L(x）為左增函數，R(x）為右降函數，稱[b1，b2]為峰區。峰區表示灰量x的最佳程度，即權為1，稱a為起點，c為終點，b1、b2為轉折點，其值稱為轉折值或閾值。
白化權函數的確定，是指函數形狀、函數起點和終點的確定。白化權函數的形狀是指L(x）與R(x）的形狀。當已知較少的信息時可建立直線型白化權函數。而當已知信息較多時可以選用曲線型白化權函數，曲線形式包括正態函數曲線、威布爾函數曲線、對數正態函數曲線等。
5.3.3灰色聚類
灰色聚類是建立在灰數的白化權函數生成的基礎上。它將聚類對象對于不同的聚類指標所擁有的白化數，按幾個灰類進行歸納，以判斷該聚類對象屬于那一類。
記I、Ⅱ、Ⅲ、…為聚類對象，i=1，2，…，n；
記l#、2＃、3＃、…為聚類指標，j=1，2，…，m；
記l、2、3、…為聚類灰類，即灰類，k=l,2，…，n1；
記dij，i=l,2，…，n，j=l,2，…，m，為第i個聚類對象對第j個聚類指標所擁有的白化數據（樣本）；
記fjk（dij）,i=1,2,，…，n，j=1,2，…，m,k=l,2，…，n，為第j個指標對于第個k灰類的白化權函數。
5.3.4熟灰色聚類分析在多目標優化設計中的應用
多目標模糊優化問題是要求在優化設計的同時有多個指標達到滿意值，其數學模型為
求x=(x1,x2，…，xn）T
使min f1（x)
min f2（x)
…
min fm（x）
s.t. gj（x）≤0（j=1，2，…，j）
對于式（5-4)，若存在x*使f1（x)，f2（x)，…，fm(x）全部達到最小，則稱x*為理想解。在多目標優化設計中，由于目標函數間相互制約，往往得不到理想解，而滿意解也不止一個，因此定義最接近理想解的滿意解為最滿意解。應用灰色聚類分析方法求解多目標優化設計中的最滿意解，具體步驟如下所示：
1.求樣本矩陣 設F1（x(1))λ，F(xiàn)2（x(2))λ，…，F(xiàn)n（x(n))λ，為求得n組滿意解，即
F1(x(1))λ=[f1(x(1))λ，f2(x(1))λ，…，fm(x(1))λ]
F2(x(2))λ=[f1(x(2))λ，f2(x(2))λ，…，fm(x(2))λ]
…
Fn(x(n))λ=[f1(x(n))λ，f2(x(n))λ，…，fm(x(n))λ]

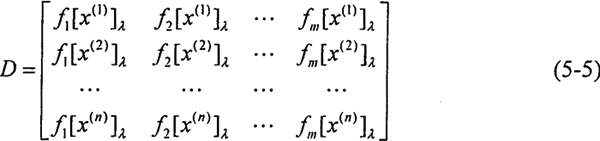

簡記F1(x(1))λ，F(xiàn)2(x(2))λ，…，F(xiàn)n(x(n))λ為F1，F(xiàn)2，…，F(xiàn)n，稱集合F=[F1，F(xiàn)2，…，F(xiàn)n]為對象集合，稱F(x*)λ=[f*1λ，f*2λ，…，f*mλ，]為理想對象，f=[f1，f2，…，fm]為目標集合，則樣本矩陣為
2.求轉換樣本矩陣 即象矩陣 由于指標不同，要求不同，因此有必要按上限效果測度、下限效果測度、中心效果測度來統一樣本。當指標要求“越大越好”時，可用上限效果測度，記統一后的樣本為dij，則有
當指標要求“越小越好”時，可用下限效果測度，即
當指標為適度的規格，即規格太高太低都不舍適時，采用中心效果測度，即

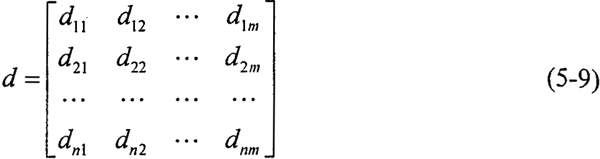

將樣本轉換后，得到轉換后的樣本矩陣

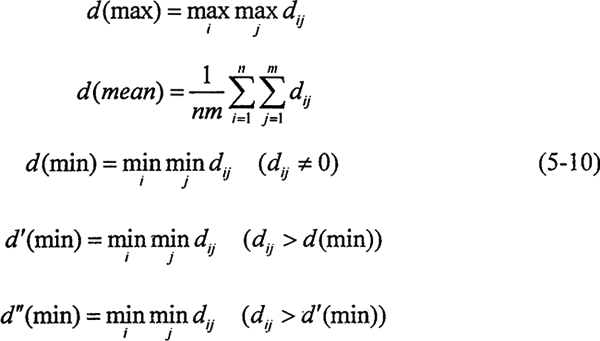

3.確定閾值及其矩陣 閾值即為轉折點值，可按某種規則取得，也可按照經驗或類比的方法獲得，或直接從角矩陣中獲得相對閾值，即在象矩陣中尋找最大、最小、中等閾值，方法如下：
如果認為灰類或評估類別取“1”、“2”、“3”三級合適，考慮綜合評價權重的相對閾值的取值方法。由取矩陣
A=[ρ1d（max），ρ2d（mean），ρ3d″（min）] （5-11）
式中 一般取ρ1=0.80，ρ2=1.0，ρ3=1.20。

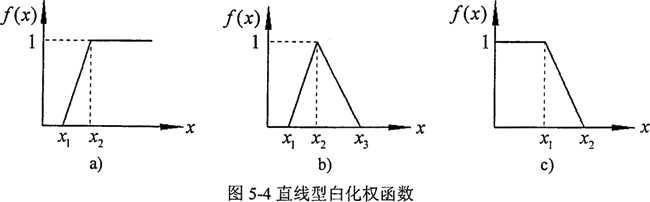

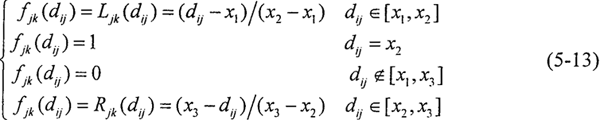

4.進行灰色聚類 對象矩陣進行聚類，聚類類別選為“1”、“2”、“3”三類時，其白化權函數分別與式（5-12）～（5-14）和圖5-4對應。
①灰類∈[x2，∞]
②灰類∈[x1、x2、x3]
③灰類∈[0、x1、x2]
則第j個指標屬于第k個灰類的標致定聚類權ηjk為
式中 λjk——fjk的閾值，與相應x1、x2、x3的對應。
所有指標的第i個聚類對象對于第k個灰類的聚類系數σik
將聚類系靈敏矩陣σ進行歸一化處理得到歸一化矩陣σc
5.求最滿意解 設定
W=σc×AT=（W1，W2，…，Wn）T （5-17）
W1，W2，…，Wn分別對應F1，F(xiàn)2，…，F(xiàn)n的綜合評分值，值最大者為最滿意解。

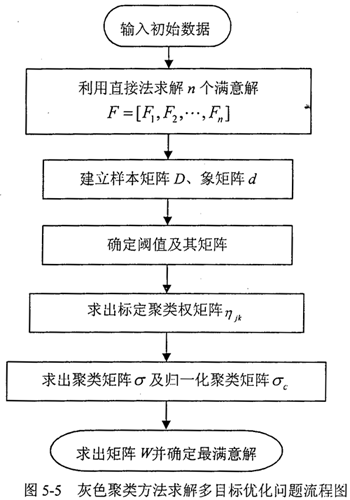

求解多目標優化問題最滿意解的程序框圖如圖5-5所示。
